FMV-TOWNS Fresh-GM の コンデンサ

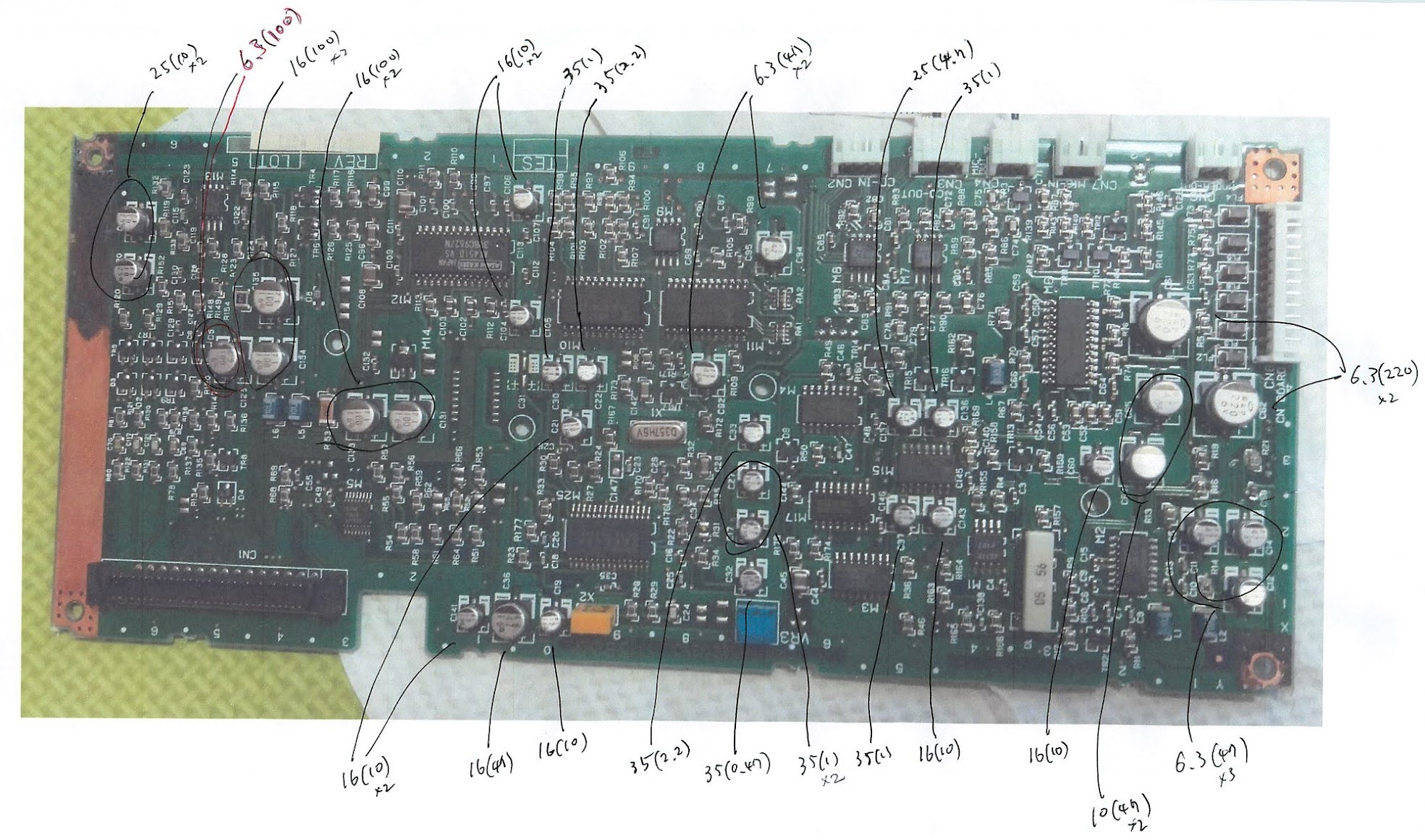

TOWNSカード(上)
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	表面実装	35	2.2	2
		35	1	5
		35	0.47	1
		25	10	2
		25	4.7	1
		16	100	4
		16	47	1
		16	10	7
		10	47	2
		6.3	220	2
		6.3	100	1
		6.3	47	5

　

TOWNSカード(下)
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	表面実装	16	100	1
		16	10	4

　

メイン(acer V50LA)
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	25	22	22
		25	10	2	低背
		16	470	5
		16	100	2
	表面実装	16	22	4

　

FAXモデム
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	50	4.7	1	小型
		25	22	15
		25	10	2	両極性
		16	100	3

　

フロント
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	6.3	470	1

　

拡張スロット
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	16	22	14

　

Sound Blaster AWE32(CT3665)
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	50	4.7	1	小型
		50	2.2	2	小型
		50	1	2	小型
		16	470	2
		16	100	4	小型
		16	47	1	小型
		16	10	8	小型

　

MPEG チューナーカード(FMV-412)
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	表面実装	50	10	2
		50	1	3
		25	4.7	15
		16	47	5
		16	22	10
		16	10	9
	リード形	50	4.7	1	小型
		16	22	2	小型
		?	10	1	小型
		?	2.2	1	小型

　

電源(CA02951-5082E)
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	200	820	1	φ25x45
		50	1	1
		35	330	1
		35	33	1
		35	10	3
		25	470	1
		25	220	1
		25	47	4
		16	2200	1	φ12x30
		16	680	1	φ10x20
		10	470	1

　

CD-ROM(TOSHIBA XM-5522B)
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	25	10	3	小型
		16	47	2	小型
		10	330	2
		6.3	100	3	小型

　

FDD(TEAC FD-235HG)(1台分)
種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	10	100	1	小型
		10	22	1	小型
