FM77AV 40 (後期型?) のコンデンサ
メイン
AV
電源
FDD
種類 | 電圧(V) | 容量(μF) | 個数 | 備考 | |
アルミ電解コンデンサ | リード形 | 50 | 3.3 | 1 | |
25 | 100 | 2 | |||
25 | 47 | 3 | |||
25 | 10 | 2 | |||
25 | 4.7 | 1 | |||
10 | 1000 | 1 |
種類 | 電圧(V) | 容量(μF) | 個数 | 備考 | |
アルミ電解コンデンサ | リード形 | 50 | 1 | 1 | |
25 | 470 | 5 | |||
25 | 100 | 4 | |||
25 | 47 | 18 | |||
25 | 10 | 2 |
種類 | 電圧(V) | 容量(μF) | 個数 | 備考 | |
アルミ電解コンデンサ | リード形 | 200 | 470 | 1 | Φ30x35 |
50 | 4.7 | 1 | |||
50 | 1 | 1 | |||
25 | 330 | 2 | |||
25 | 100 | 1 | |||
16 | 330 | 3 | |||
10 | 2200 | 3 | |||
10 | 1000 | 1 |

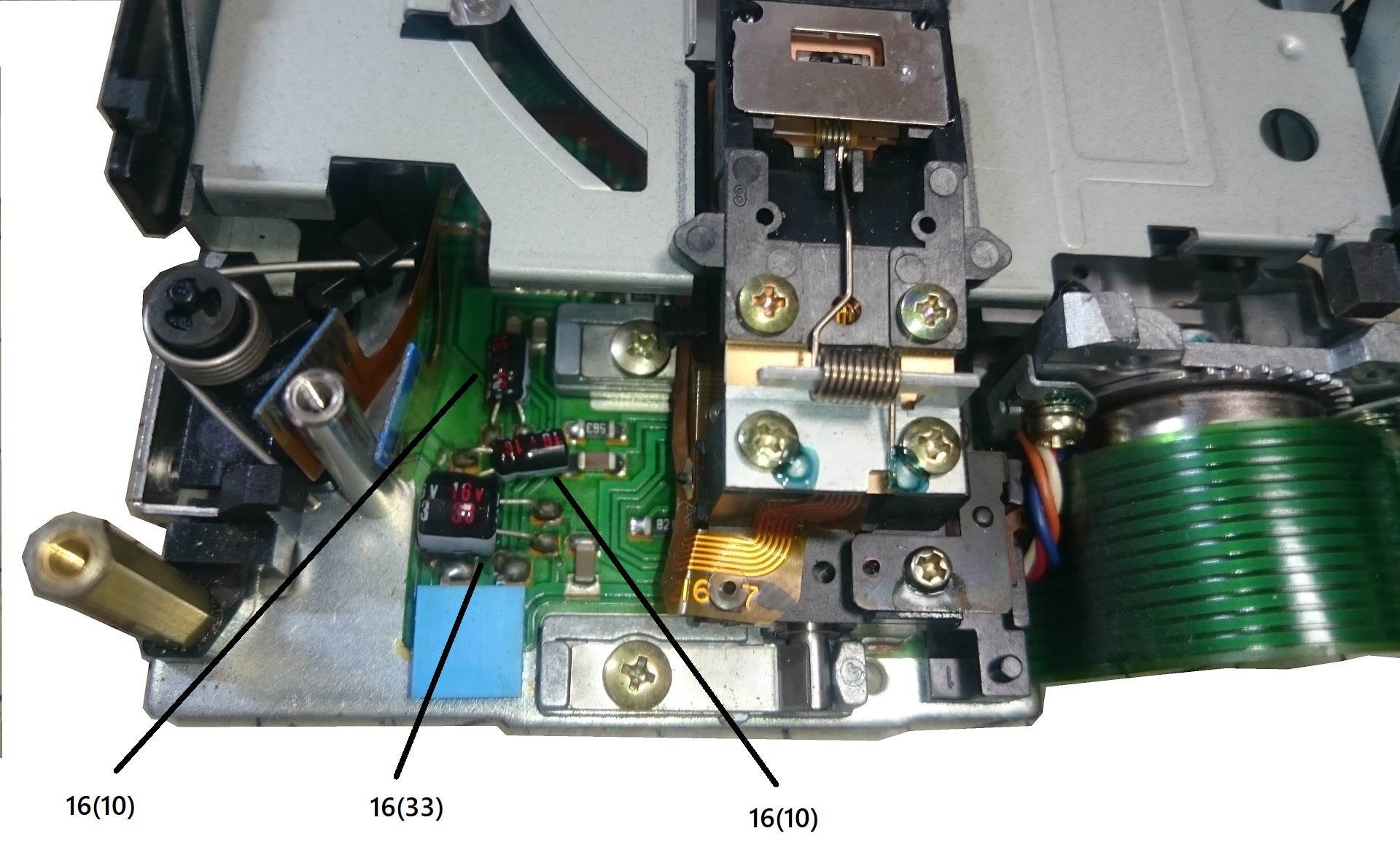

種類 | 電圧(V) | 容量(μF) | 個数 | 備考 | |
アルミ電解コンデンサ | リード形 | 16 | 33 | 1 | 小型 |
16 | 10 | 2 | 小型 |
FDDの基板はランドが剥がれやすいので注意。リードを途中で切ってそこに付けるのも良いかも。
参考:初期型?「FM77AV 40 のコンデンサ」
