PC-88VA2 の修理(資料)

・PC-88VA2 の修理(分解・洗浄・サビ落とし)
・PC-88VA2 の修理(断線修理等)
・PC-88VA2 の修理(動作確認)
・PC-88VA2 の修理(画面が一部出ない調査)
・PC-88VA2 の修理(資料)

通電チェックをした際に作った資料を整理したものです。
不完全で間違いもあると思われますので使用にはご注意ください。無保証です。
※個人での使用のみにご利用ください。
※信号名は PC-88VA の回路図(「I/O」1987年8月号掲載)を参考にしています。

通電チェック一覧表
　
　
　

PC-88VA2回路図

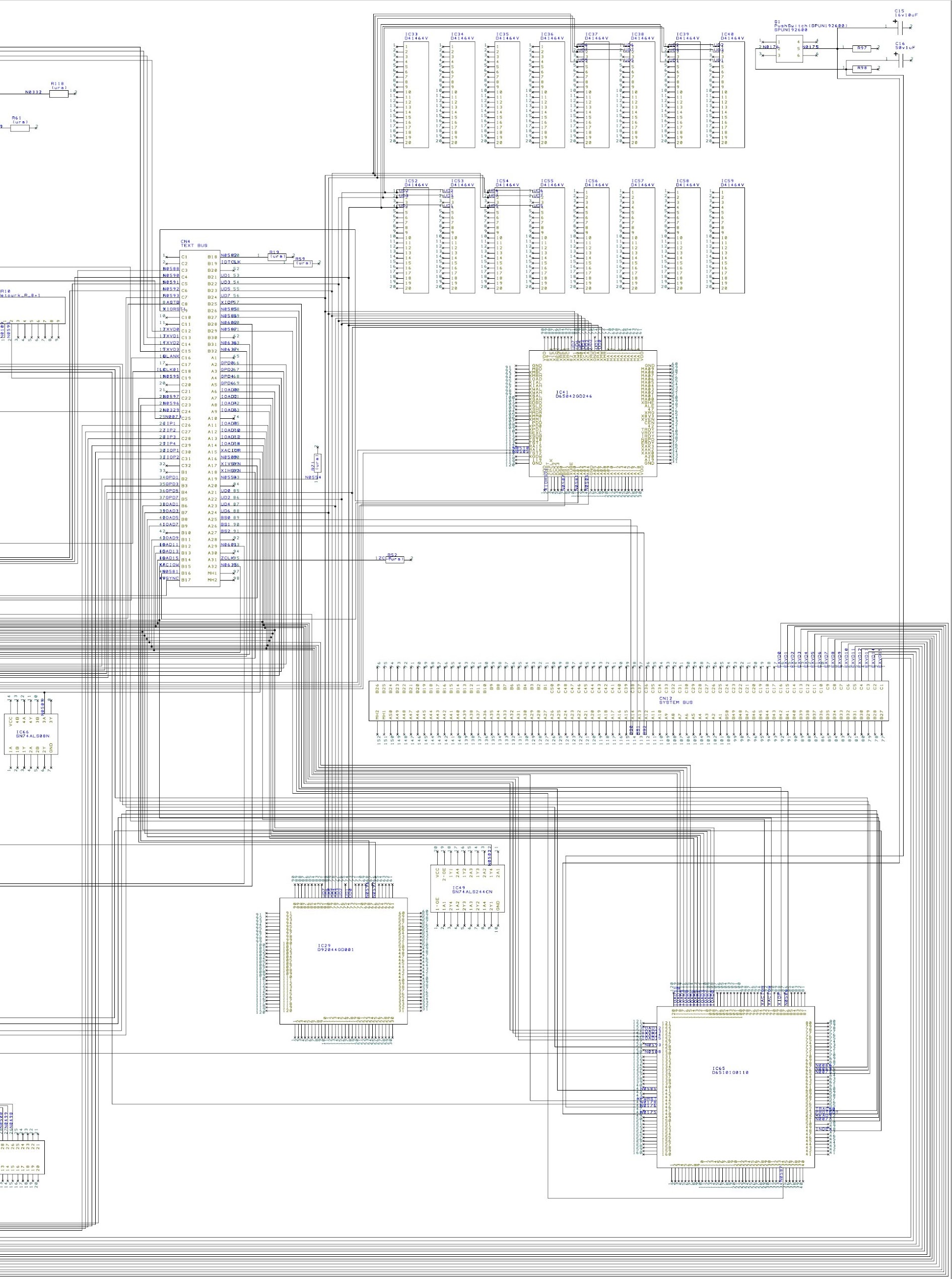

　チェック一覧表を元に作成した回路図です。全回路図ではありません。全体からしたらほんの一部。
　

BOOTHにてチェック一覧表のExcelファイル、および回路図データ(DesignSpark PCB用)とそれぞれをPDFにしたものを出品しています。情報自体はブログで公開しているものと同です。
・BOOTH レトロなPCとか　　　　　https://tomoretro.booth.pm/

　修理は終えているので情報の追加は基本的にないと思いますが、修正・補足情報などは報告を頂けると嬉しいです。

DesignSpark PCB について
　無料で使用できるプリント基板CADです。無料のユーザー登録は必要です。RSコンポーネンツを利用しているのでその関連でこのソフトを使用し始めました。RSに登録ある部品であれば無料でデータを作成してくれるのも良いです。
・DesignSpark PCB　　　https://www.rs-online.com/designspark/pcb-software-jp
・RSコンポーネンツ　　　https://jp.rs-online.com/web/
