FM77AV-2の分解・内部写真

FM77AV-2 を分解して、清掃、コンデンサ交換した際に撮影。
写真を撮っておくと組み立て、配線の取り回しなどあとで間違えずに済むのでなるべく多めに撮っています。（適当に撮っているのでピンぼけなどあり）


　

１．上カバーから外す。
２．前カバーは上のツメとコネクタに注意してパネルを外す。
　　

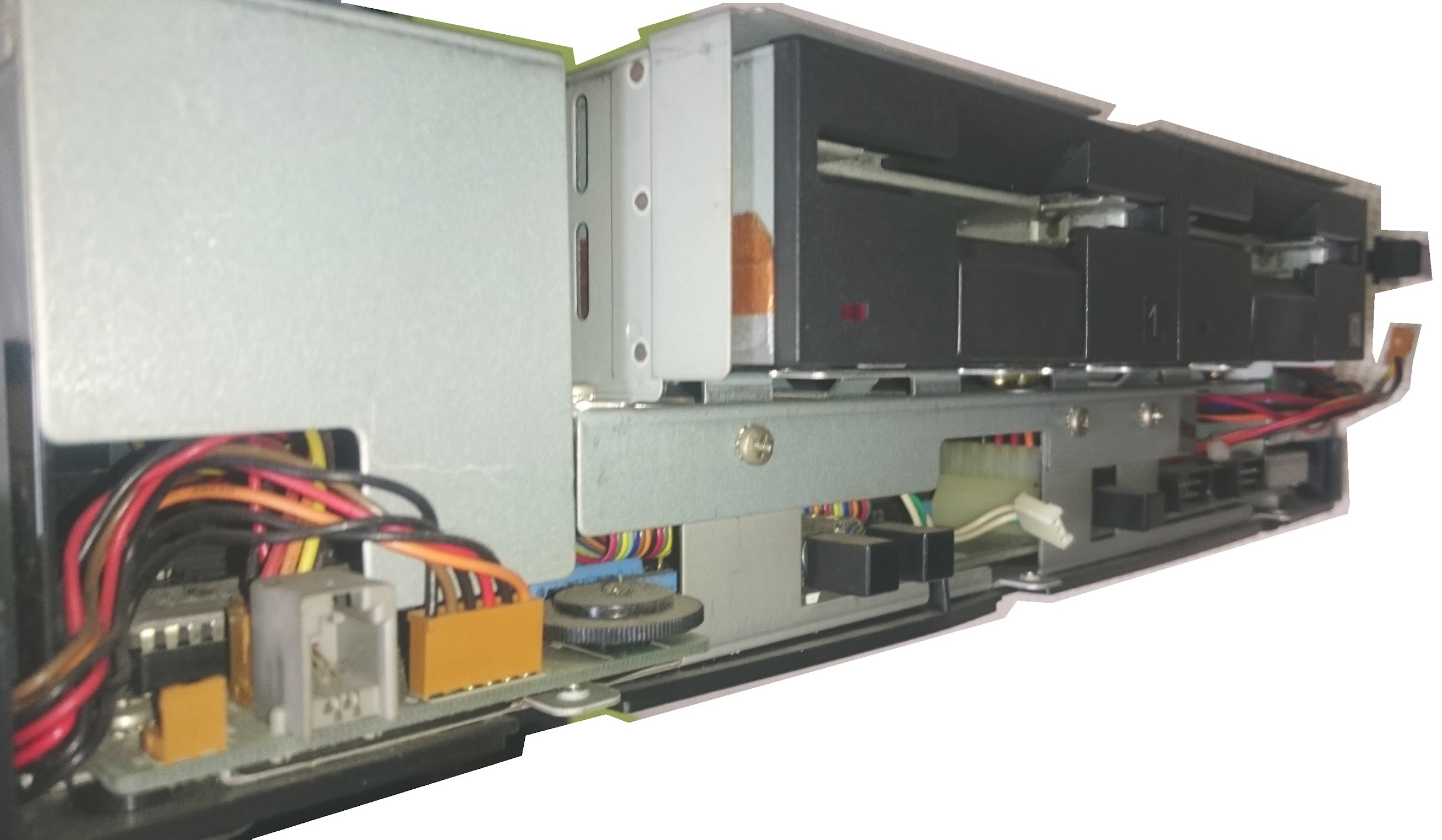

３．FDDカバーを外し、FDDケーブルを取ったところ。ケーブルのコネクタは向きをしっかり覚えておく。
  　

４．FDD、FDDトレイ、電源と外していく。
　　

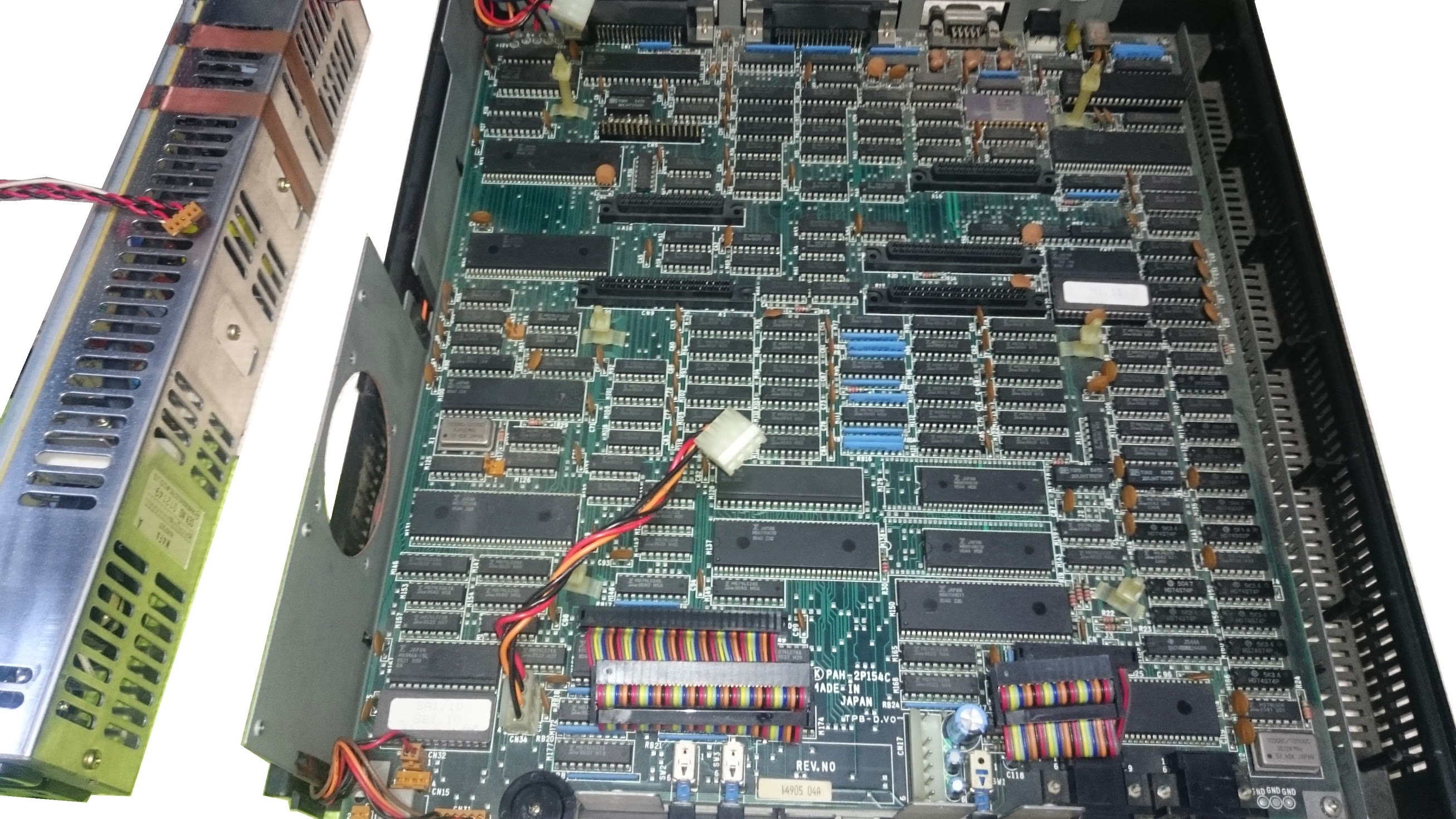

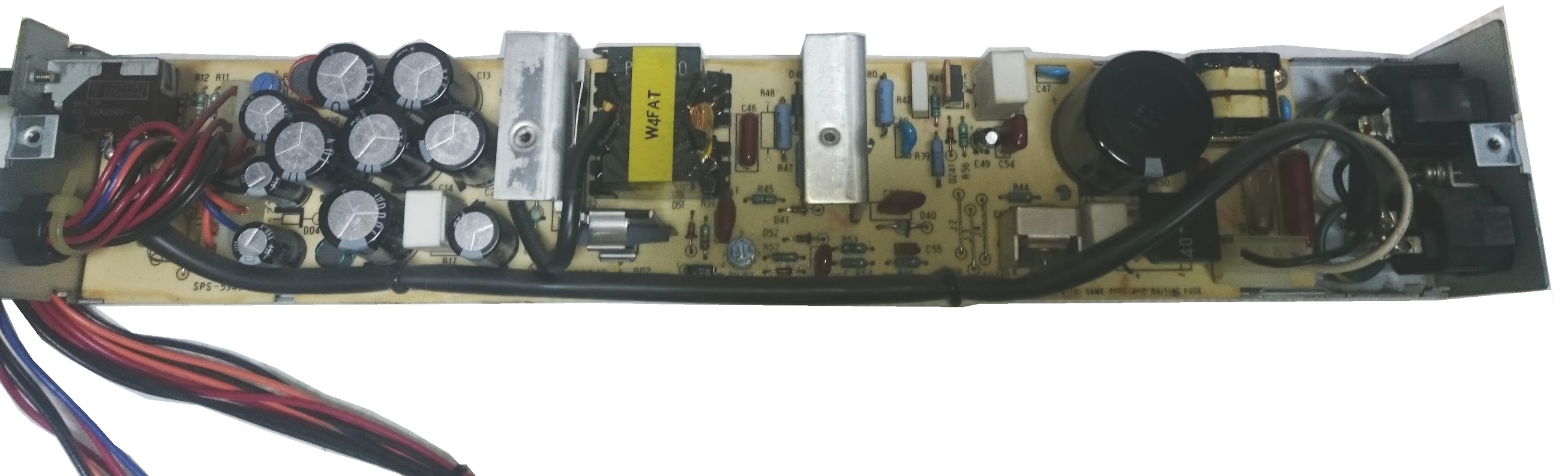

メイン基板、電源、FDD
　　

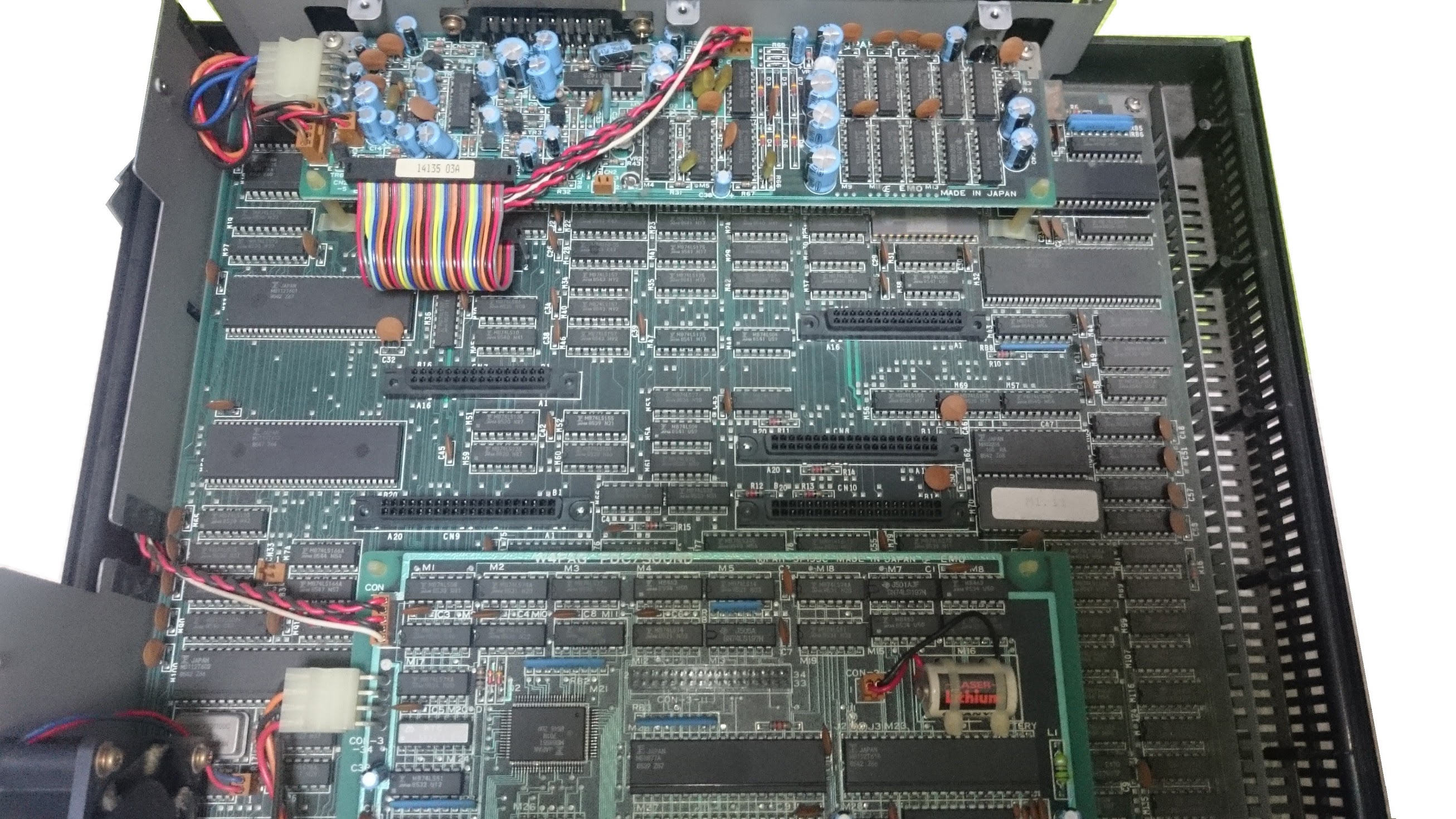

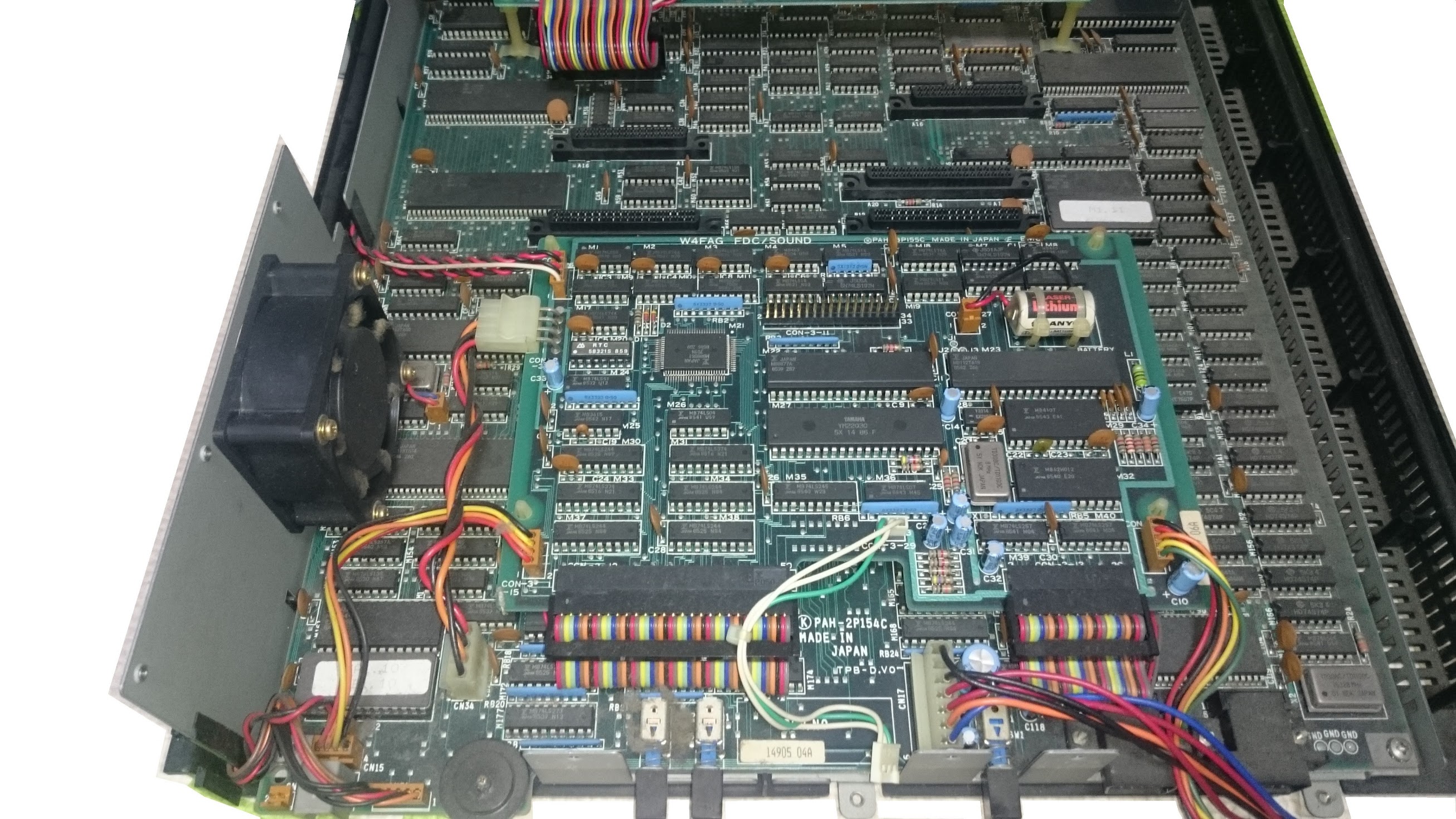

電池、拡張ビデオキャプチャボード（？）
　

FDDのコネクタの向きだけ注意すれば、分解自体は難しくなかったと思います。
