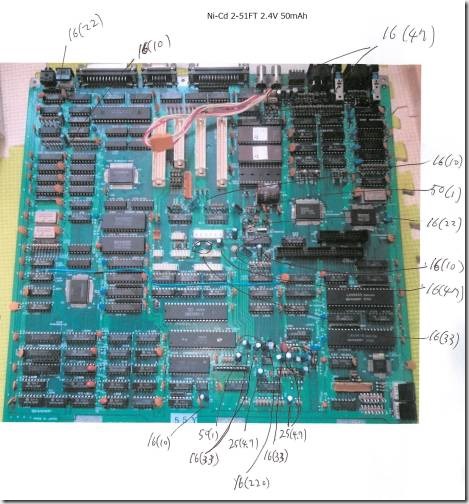

MZ-2500 のコンデンサ

イメージ
メイン 種類 電圧(V) 容量(μF) 個数 備考 アルミ電解コンデンサ リード形 50 1 2       25 4.7 6       16 220 1       16 47 5       16 33 5       16 22 2       16 10 5   カセット(上) 種類 電圧(V) 容量(μF) 個数 備考 アルミ電解コンデンサ リード形 50 4.7 2       50 3.3 2       50 1 8       50 0.1 1       16 100 1       16 47 8       16 10 3       10 100 1       10 47 1       10 33 1       10 22 1   カセット(下) 種類 電圧(V) 容量(μF) 個数 備考 アルミ電解コンデンサ リード形 16 100 1       16 10 2       10 47 1   FDDボード 種類 電圧(V) 容量(μF) 個数 備考 アルミ電解コンデンサ リード形 16 47 3   FDD 種類 電圧(V) 容量(μF) 個数 備考 タンタル リード形 35 0.15 1 154     16 2.2 3 225 電源 種類 電圧(V) 容量(μF) 個数 備考 アルミ電解コンデンサ リード形 200 470 1

X1 turbo Z III と FDDエミュレータ (DSC編)

イメージ
 自作の ドライブセレクトチェンジャー(DSC) 基板を X1 turbo Z III に組み込みました。   参照:「 ドライブセレクトチェンジャー(DSC) 自作基板 作成 」  なお、X1 シリーズは 機種によって FDD エミュレータを使える・使えない、ということがあるようです。 FDDの終端抵抗値の違いらしいです。  X1 turbo Z III は ”SD HxC FD Emulator” は使えませんでしたが、GOTEK (HxC仕様/FF仕様)は使用可能でした。   基板類       ・DSC BASIC 基板            1枚 自作 ・5to3.5 BASIC 基板           1枚 自作 ・74LS257               1個 若松、RS など ・ボックスヘッダ34P(MILスタンダード)  3個 共立エレショップ など ・ヘッダーソケット34P         1個 共立エレショップ など ・ポストヘッダー4P(EIコネクタ)     1個 共立エレショップ など ・ヘッダーピン2P            1個 共立エレショップ など ・カーボン抵抗 4.7kΩ          2個 共立エレショップ  など  ※X1 turbo Z III 以外は1個で良いと思われる。 ・ジャンパーチップ抵抗 0Ω        2個 秋月電子 など  ※X1 turbo Z III 以外は不要と思われる。針金等でも可 電源用   ・オス4P(大) - メス4P(大・小)分岐ケーブル 1個 ヨドバシ、Amazon など FDDケーブル ・3.5’’FDコネクタ1個、5’’FDコネクタ2個付き(ねじれ不可) 1個 ヤフオク、ハードオフ、自作など ・3.5’’FDコネクタ2個付き          1個 ヤフオク、ハードオフ、Amazon、自作 など  ※ねじれなしが望ましい ※34Pコネクタで穴が1つでも塞がっているものは使えません 5’’FDコネクタについて  5’’FDコネクタは現在入手が難しいですが、基板用はまだ販売されていたので3.5’’コネクタから変換する基板(ねじれ対応)を自作しました。    ・3.5to5 基板              2枚 自作  ・3.5’’FDコネクタ3個付き(ねじれ可)    1個 ヤ
