GOTEK FDD Emulator の FF仕様(導入編2)

アダプタが不要な方法を試してみました。
　・FlashFloppy Firmware Programming　https://github.com/keirf/FlashFloppy/wiki/Firmware-Programming
　　　　　　　　　　　　　　　　　　　(Method 2: USB Programming)
前準備
　１．GOTEKにピンヘッダをハンダ付ける
　　※ピンヘッダは付けなくてもできます
　　
　２．GOTEKのピンヘッダ、”BOOT0” と”VCC3V3”、”TX”と”+5V”をショートする(ジャンパを付ける)
　　※ピンヘッダを付けなかった場合はジャンパーワイヤなどでショートします
　　　・秋月電子　　　http://akizukidenshi.com/catalog/g/gC-09831/
　　
　３．FlashFloppyのサイトからファームウェアを入手する
　　・FlashFloppy　　　　　https://github.com/keirf/FlashFloppy/wiki/Downloads
　　　　　　　　　　　　　　　(Latest Release の “Download”から入手)
　４．GOTEKの書き換えソフトを入手してインストールする
　　・STSW-STM32080　　http://www.st.com/ja/development-tools/stsw-stm32080.html
　　　ページ下の”ソフトウェア入手”をクリックして、メールアドレス等登録後にダウンロード可能
　　　ダウンロードしたファイルをインストールします

書込み用ファイルを作成
※FlashFloppyの”v0.9.19a”からは”dfu”ファイルが同梱されていますのでこの作成は不要です。
　１．Dfu file manager(Windowsのメニュー –> stmicroelectronics)を実行
　　
　２．”I want to GENERATE a DFU file from S19, HEX or BIN files”を選択で、[OK]をクリック
　３．”Injection”枠内の [S19 or Hex] をクリック、”FF_Gotek-v(バージョン番号).hex”ファイルを選択
　　　※FlashFloppyのサイトからダウンロードしたファイル内にあります
　　
　４．[Generate]をクリック、出力ファイル名を入力(例：cortex.dfu)して保存

接続
　１．パソコンとGOTEKをUSBケーブルで接続
　　※GOTEK に電源の接続は不要です
　　※GOTEK の画面には何も表示されません
　　
　２．ドライバが自動でインストールされない場合は手動で行う
　　(１)「コントロールパネル」-> 「デバイスとプリンターを開く」
　　(２)”不明なデバイス”のアイコンを右クリック、”プロパティ”を開く
　　　※“STM Device in DFU Mode”のアイコンがある場合はドライバのインストールはされています
　　　　
　　(３)”ハードウェア “ –> “プロパティ” –> “設定の変更” –> “ドライバーの更新”
　　　　　　　　　　–> “コンピュータを参照してドライバーソフトウェアを検索” と辿り、[参照]を開く
　　(4)ドライバがあるフォルダを選択、[OK]、[次へ]と進めてドライバをインストールする
　　　※ドライバは書き換えソフトのインストール先にあります
　　　　例：C:\Program Files (x86)\STMicroelectronics\Software\Dfuse v3.0.5\Bin\Driver
　　(5)「デバイスとプリンター」で“STM Device in DFU Mode”のアイコンになっていればインストール完了

ブートローダ書き換え(この作業は最初に一度だけ必要)
　

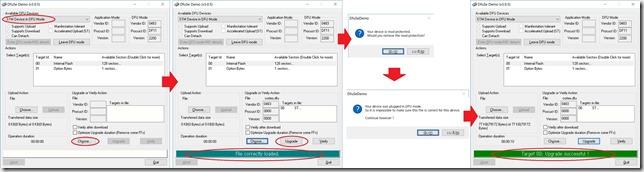

　１．DfuSeDemo(Windowsのメニュー –> stmicroelectronics)を実行
　２．”Available DFU Devices”で、”STM Device in DFU Mode” が選択されているのを確認
　３．”Upgrade or Verify Action”枠内の[Choose]をクリック、作成した書込み用ファイル(例：cortex.dfu)を選択
　　　し、[Upgrade]をクリックする
　　※FlashFloppyの”v0.9.19a”からは同梱されている”dfu”ファイルを選択します。
　４．”読込プロテクトを解除します”の確認メッセージが表示されるので[OK]をクリック
　５．”デバイスに適したファイルか確認できないけど良い？”的なメッセージが表示されるので[OK]をクリック
　６．緑のバーに”Upgrade successful !”となれば書き換え完了
　７．ケーブル、ジャンパを全て外す
　８．GOTEKに電源を接続し、画面表示が ”F – F” になっているのを確認する
　　

　うまくいかない場合はアダプタを使う方法(参照「GOTEK FDD Emulator の FF仕様(導入編)」)で行う

＜参考＞
・FlashFloppy Wiki　　https://github.com/keirf/FlashFloppy/wiki
