MZ-2500 のコンデンサ

メイン

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	50	1	2
		25	4.7	6
		16	220	1
		16	47	5
		16	33	5
		16	22	2
		16	10	5

カセット(上)

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	50	4.7	2
		50	3.3	2
		50	1	8
		50	0.1	1
		16	100	1
		16	47	8
		16	10	3
		10	100	1
		10	47	1
		10	33	1
		10	22	1

カセット(下)

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	16	100	1
		16	10	2
		10	47	1

FDDボード

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	16	47	3

FDD

種類		電圧(V)	容量(μF)	個数	備考
タンタル	リード形	35	0.15	1	154
		16	2.2	3	225

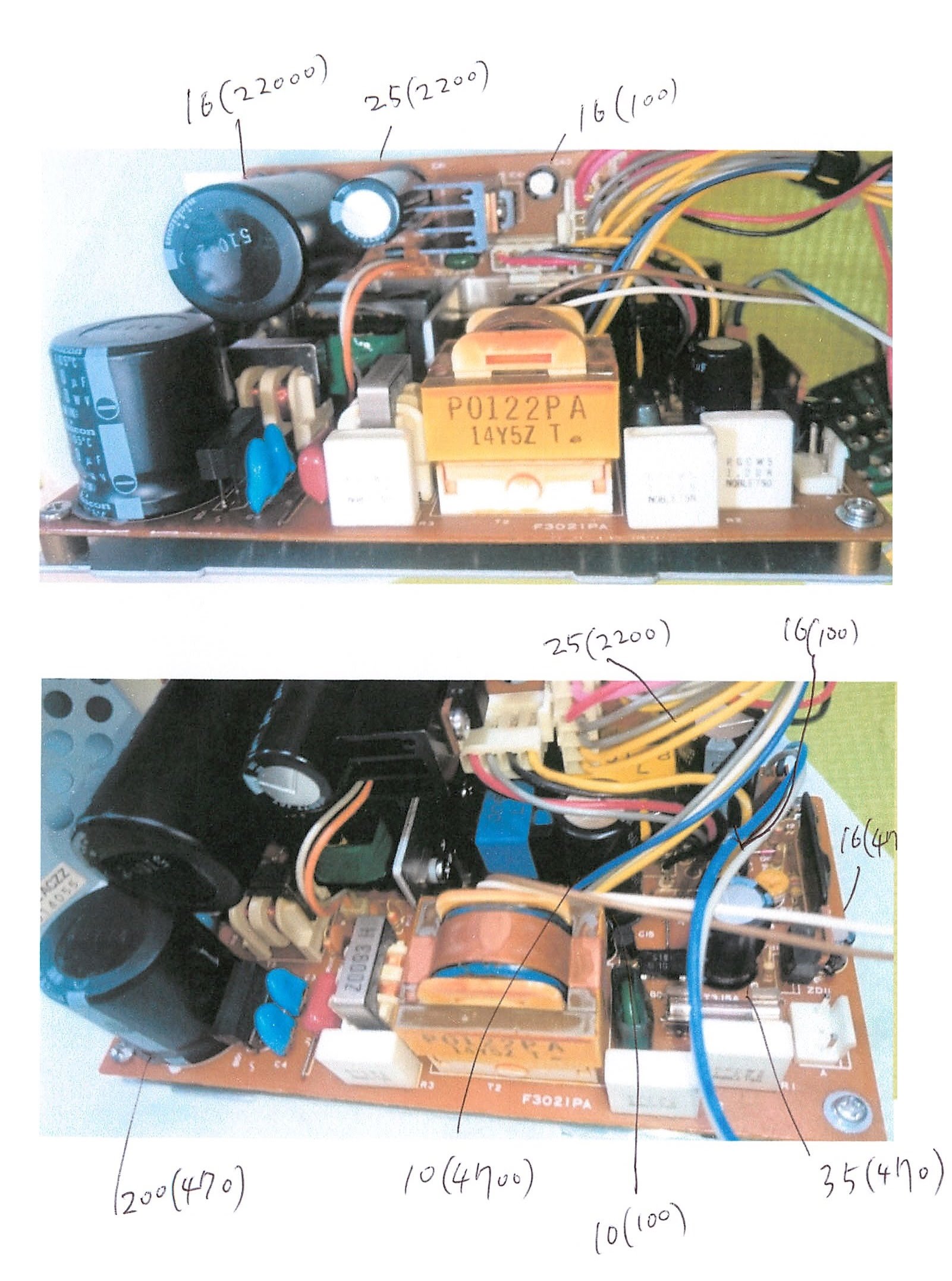

電源

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	200	470	1	Φ30x37
		35	470	1
		25	2200	2	Φ15x40
		16	22000	1	Φ28x50
		16	100	2
		16	47	1
		10	4700	1	Φ15x40
		10	100	1
