X68030 のコンデンサ

メイン

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	表面実装	50	0.47	1
		16	100	2
		6.3	330	4
		6.3	100	3
		6.3	47	1

底面

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	表面実装	50	1	3
		50	0.47	5
		25	4.7	8
		16	100	6
		16	47	3
		16	10	1
		6.3	330	1
		6.3	100	9
		6.3	22	1

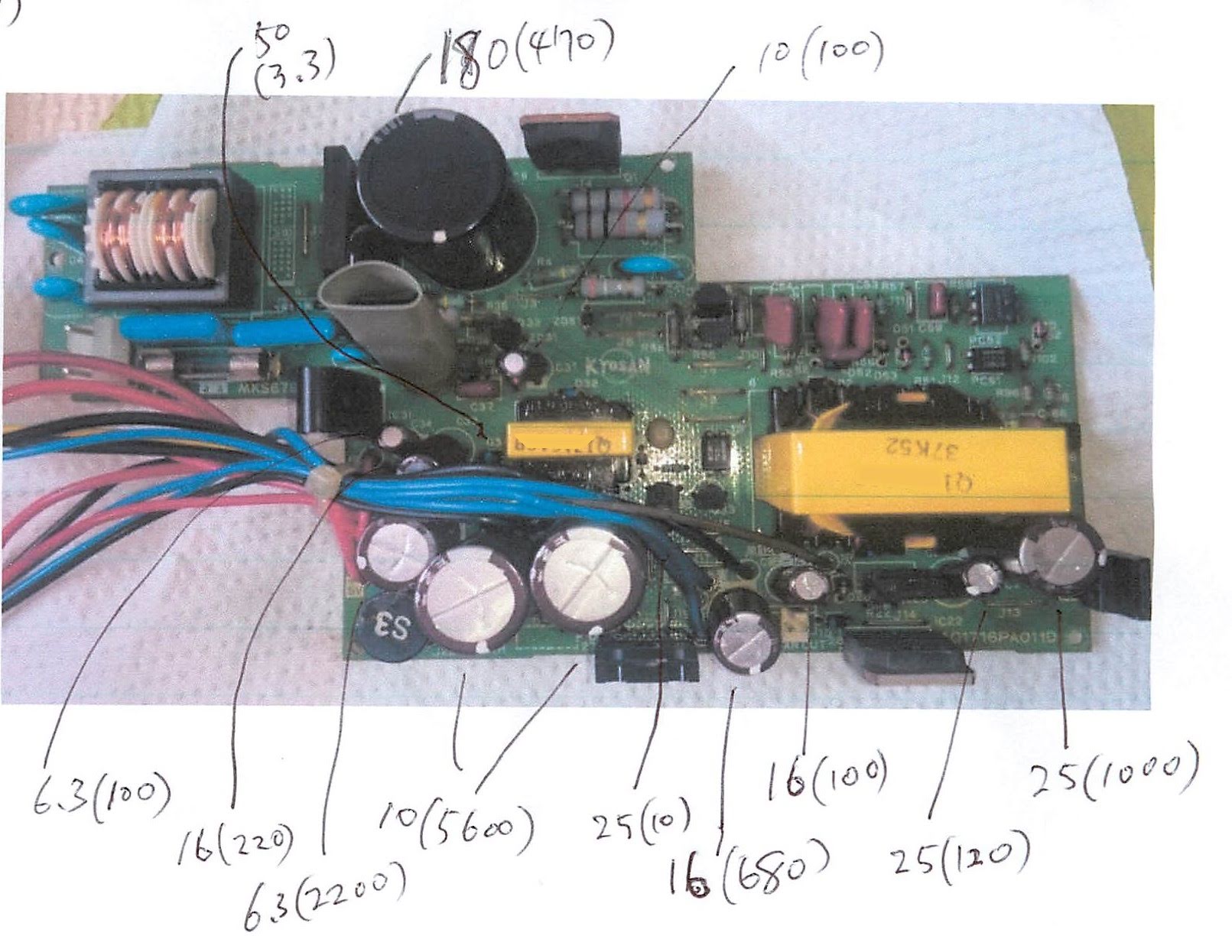

電源

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	リード形	180	470	1	Φ22x35
		50	3.3	1
		25	1000	1	Φ12x25
		25	120	1
		25	10	1
		16	680	1	Φ10x20
		16	220	1
		16	100	1
		10	5600	2	Φ15x33
		10	100	1
		6.3	2200	1	Φ12x20
		6.3	100	1

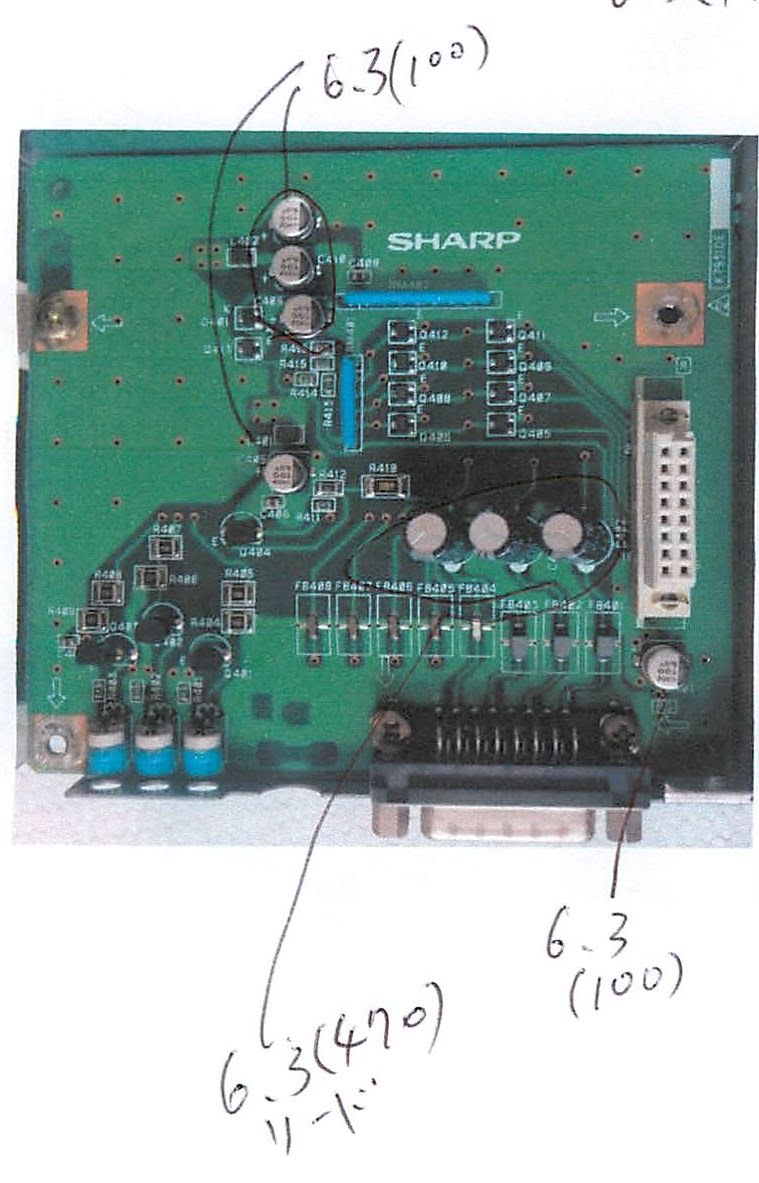

AV

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	表面実装	6.3	100	5
	リード形	6.3	470	3

I/O

種類		電圧(V)	容量(μF)	個数	備考
アルミ電解コンデンサ	表面実装	16	47	2
		6.3	47	2
