ドライブセレクトチェンジャー(DSC) 自作基板 作成

　HxC、GOTEK のFDDエミュレータを入手してから、起動ドライブとして実際のFDDとどうにかして簡単に切り替えて使えないかと構想から数ヶ月、なんとか現状満足できるものができました。基板設計から作成、待ち時間なんかもあり時間がかかってしまいました。
　改めて、いろいろ作成している方々には感謝の思いです。

※素人、同人ハード(?)です。
※対応は所有実機で確認した機種です。使用例は順次アップ予定。
※作成、使用等自己責任でお願いします。

DSC BASIC
　説明：ドライブセレクトを切り替える本体基板。
　対応：X68000 ACE/ACE-HD、FM77AV-2、X1turboZ III
　使用例：「X68000 ACE/ACE-HD と FDDエミュレータ (DSC編)」
　　　　　「X1 turbo Z III と FDDエミュレータ (DSC編)」
　　　　　「MZ-2500 と FDDエミュレータ (DSC編)」
　　

DSC NEC
　説明：ドライブセレクトを切り替える本体基板。ドライブ番号が両方”0”の機種用。
　対応：PC-8801MC、PC-88VA、PC-98DO
　使用例：「PC-98DO 、 PC-8801MC と FDDエミュレータ (DSC編)」
　　

5to3.5 BASIC
　説明：5’’ –> 3.5’’コネクタ変換基板。PC本体からFDDケーブルが外れない5’’FDD機種に必要。DSC BASIC用。
　対応：X1turboZ III
　　

5to3.5 NEC
　説明：5’’ –> 3.5’’コネクタ変換基板。PC本体からFDDケーブルが外れない5’’FDD機種に必要。DSC NEC用。
　対応：
　　
※この基板を半分にして作成すれば “5to3.5 BASIC” と “5to3.5 NEC” は無くても良い

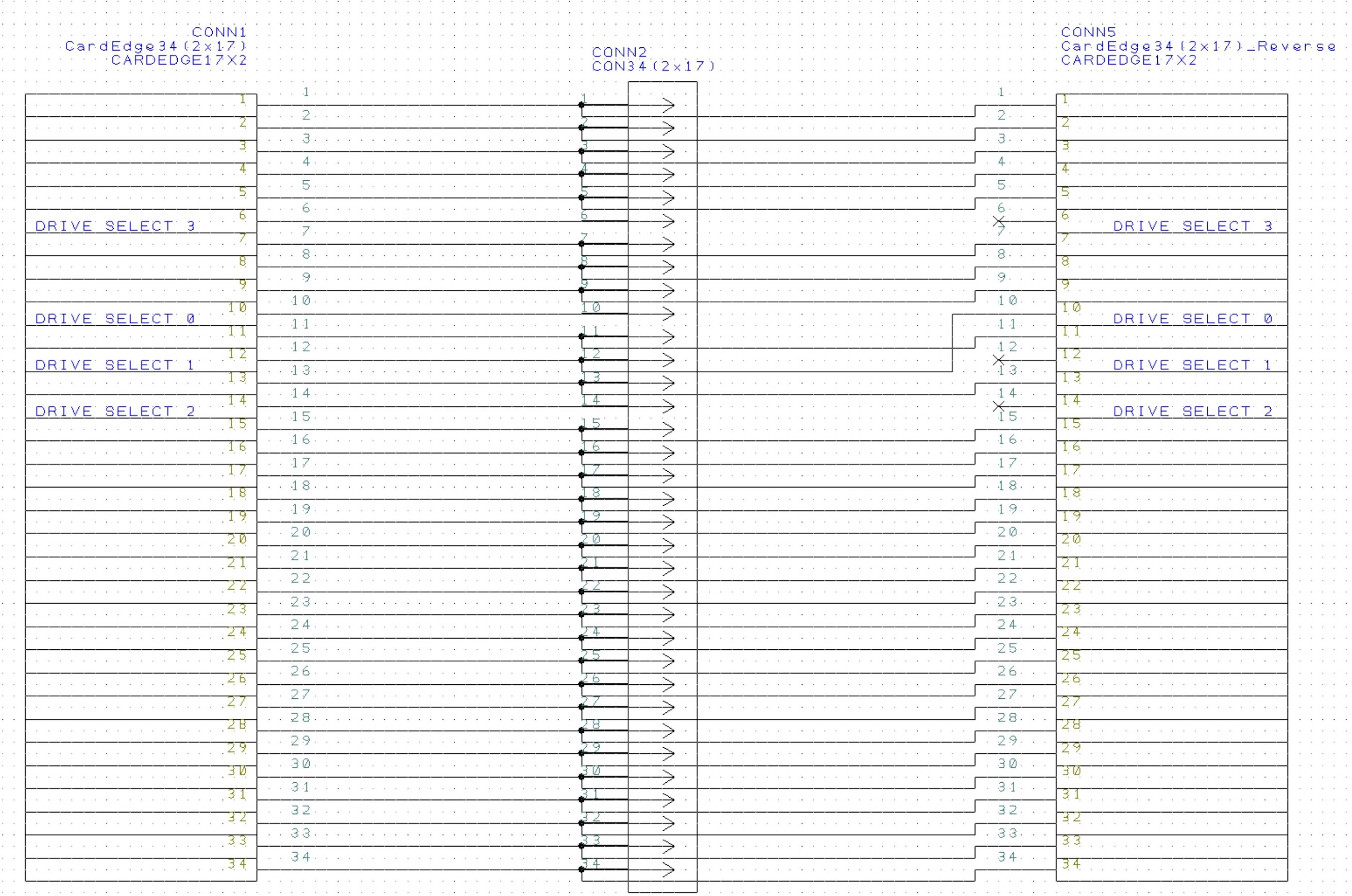

3.5to5
　説明：3.5’’ –> 5’’コネクタ変換基板。5’’FDDで3.5’’FDケーブルを使う場合に使用。
　　

＜謝辞＞
・えくしみえむ(@Xymiem) さんのツイッターのつぶやきから着想を得ました。
　　　　　　　　　　　　　　　　　　　https://twitter.com/Xymiem/status/827480820793253888
・kitahei88 さんのブログでよく勉強させてもらっています。
　　レトロゲーム漫遊記：episode2　　　http://kitahei88.blog.fc2.com/
その他多くのネット情報
